Puissance et architecture

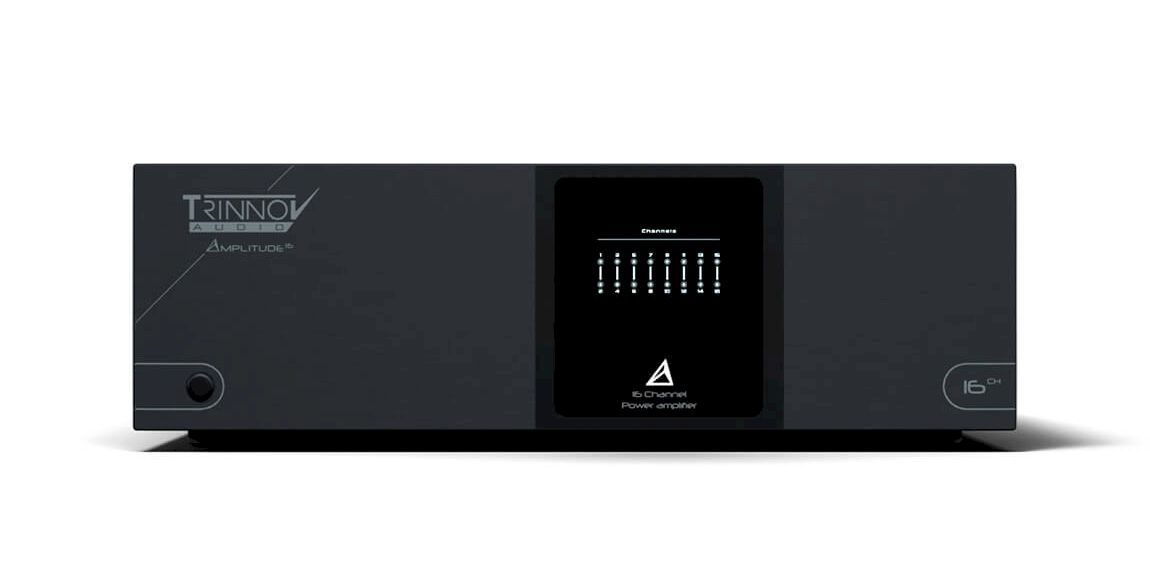

Deux amplificateurs indépendants à 8 canaux dans un châssis compact 2RU, chacun avec sa propre alimentation dédiée.

• Puissance continue maximale : 200 W par canal (8 Ω, tous les canaux alimentés).

• Le mode ponté délivre jusqu'à 800 W par canal (8 Ω).

Une conception robuste avec une distorsion ultra-faible garantit des performances fiables pour les haut-parleurs les plus exigeants.

Pont vers le pouvoir

Dans sa configuration de base, l'Amplitude16 délivre 200 W par canal sous 8 ohms et 400 W par canal sous 4 ohms. Pour les projets nécessitant une réserve de puissance encore plus importante, les canaux peuvent être pontés par paires afin de fournir jusqu'à 800 W sous 8 ohms, ce qui la rend idéale pour alimenter les enceintes d'écran gauche, centrale et droite ou les caissons de basses.

Cette flexibilité permet aux intégrateurs de répartir la puissance précisément là où elle est nécessaire, optimisant ainsi les performances sur les canaux les plus exigeants tout en préservant l'efficacité du reste du système. Utilisé en mode asymétrique ou ponté, l'Amplitude 16 s'adapte à une large gamme d'enceintes et de dimensions de pièces, garantissant une dynamique sans compromis dans toutes les installations.

Connectivité

Connexion via entrées analogiques symétriques sur deux connecteurs DB25, qui prennent en charge jusqu'à 16 canaux dans un format compact et optimisé pour le rack.

Pour les systèmes en réseau, choisissez la carte d'entrée Dante Ⓡ en option , qui intègre la même architecture DAC que les processeurs Trinnov pour garantir une transparence constante sur l'ensemble du système.

Des entrées et sorties de déclenchement sont également prévues pour une intégration transparente avec les systèmes d'automatisation et de contrôle.

Parfaitement adapté à l'altitude

L'Amplitude 16 est conçue pour s'harmoniser parfaitement avec les Altitude 16 , Altitude 32 et Altitude CI . Sa sensibilité d'entrée est précisément alignée sur la sortie de l'Altitude, préservant ainsi la plage dynamique et le rapport signal/bruit.

Dans les grandes salles de spectacle équipées de nombreux haut-parleurs, cela évite l'accumulation de bruit de fond qui pourrait autrement perturber le système. Avec l'Amplitude 16 , le système reste silencieux quand il le faut et puissant quand c'est nécessaire.

Avec la carte d'entrée Dante Ⓡ en option , cette même précision s'étend à un chemin de signal entièrement numérique, avec une architecture DAC partagée assurant une transparence identique entre le processeur et l'amplificateur.

Audio sur IP prêt à l'emploi

Grâce à sa carte d'entrée Dante® optionnelle, l'Amplitude16 est bien plus qu'un simple amplificateur multicanal : il devient un véritable composant réseau. Cette carte permet une connexion numérique directe entre le processeur Altitude CI et l'amplificateur via Ethernet standard, simplifiant ainsi le câblage et l'installation.

En intégrant l'étage de conversion numérique-analogique à l'amplificateur, le trajet du signal est plus court et plus net, au plus près des haut-parleurs. L'implémentation Dante® utilise la même architecture de convertisseur numérique-analogique que l'Altitude CI , garantissant une transparence et une plage dynamique identiques sur l'ensemble du système.

L'Altitude CI et l'Amplitude 16 forment ensemble une solution audio sur IP complète, compacte et compacte (5U), alliant performances audiophiles et compacité. Que ce soit dans des salles multimédias compactes ou de grandes salles de cinéma, cette association unique combine une qualité sonore irréprochable et la simplicité de l'AoIP.

• Un canal 8Ω : 200 W (1 kHz, 0,1 % < THD+N)
• Un canal 4Ω : 400 W (1 kHz, 0,1 % < THD+N)
• Un canal ponté 8Ω : 800 W (1 kHz, 0,1 % < THD+N)
• Un canal ponté 4Ω : 1000 W (1 kHz, 0,1 % < THD+N)
• Puissance de sortie totale (120 V CA) : 2800 W tous canaux alimentés SE ou BTL
• Puissance de sortie totale (230 V CA) : 3200 W tous canaux alimentés SE ou BTL
• Puissance de crête : 6080 W tous canaux alimentés SE ou BTL
• Gagner: 16 dB en mode asymétrique / 22 dB en mode ponté
• Connecteurs d'entrée : 2 connecteurs DB25 femelles, brochage analogique Tascam
• Impédance d'entrée : 47 kΩ, chaque phase
• Sensibilité d'entrée : 6,16 V (+18 dBu)
• Connecteurs de sortie : 1 bornier à 5 voies par canal

Performance audio

---

• Réponse en fréquence : +0/- 0,6 dB, 20 Hz à 20 kHz, indépendant de la charge
• THD+N Simple extrémité : 0,0015 % - 8 Ω, 5 W (2 dBu)
• THD+N ponté : 0,0015 % - 8 Ω, 20 W (8 dBu)
• Facteur d'amortissement : 2340 à 100 Hz / 1820 à 1 kHz / 354 à 10 kHz
• Rapport signal/bruit : 126 dB par rapport à la sortie nominale à 1 % de THD (pondérée A)
• Diaphonie : 96 dB asymétrique 200 W 8 Ω
• Distorsion d'intermodulation : Moins de 0,05%

Audio sur IP (carte d'entrée Dante optionnelle)

---

• Protocole: Dante® (compatible AES67)
• Chaînes : Jusqu'à 16 entrées réseau
• Connecteurs : 2x RJ45 (primaire et secondaire)
• Niveau de sortie maximal : +18 dBU (adapté à l'entrée Amplitude16)
• THD+N : -110 dB (≈0,0003%, 1 kHz, 0 dBFS, bande passante de 20 kHz)
• Plage dynamique : 115 dB pondéré A (réf. +18 dBu)

Entrées et sorties audio

---

• Connecteurs d'entrée : 2 connecteurs DB25 femelles, brochage analogique Tascam
• Impédance d'entrée : 47 kΩ, chaque phase
• Sensibilité d'entrée : 6,16 V (+18 dBu)
• Connecteurs de sortie : 1 bornier à 5 voies par canal

Audio sur IP (carte d'entrée Dante optionnelle)

---

• Protocole: Dante® (compatible AES67)
• Chaînes : Jusqu'à 16 entrées réseau
• Connecteurs : 2x RJ45 (primaire et secondaire)
• Niveau de sortie maximal : +18 dBU (adapté à l'entrée Amplitude16)
• THD+N : -110 dB (≈0,0003%, 1 kHz, 0 dBFS, bande passante de 20 kHz)
• Plage dynamique : 115 dB pondéré A (réf. +18 dBu)

Alimentation

---

• Alimentation électrique requise : 2 x 100/240 V (sélection automatique)
• Consommation électrique : 0,52 W en veille ; 125 W en mode veille prolongée ; Puissance maximale : 2 x 2 000 W
• Alimentation électrique : 2x IEC C14
• Courant d'appel au démarrage : 16A (<100 ms, chaque entrée)
• Conversion thermique : 683 BTU/h MAX
• Fusible secteur : 2 fusibles de 10 ampères à action lente
• Entrée de déclenchement 12 V : 5-15 V CC ; régime permanent (mini-jack TS)
• Sortie de déclenchement 12 V : 8-10 V CC ; régime permanent (mini-jack TS)

Poids et dimensions

---

• Dimensions (L x H x P) mm, y compris les oreilles de montage en rack : 482 x 132 x 452
• Dimensions (L x H x P) pouces, oreilles de montage comprises : 19 po x 5 1/5 po x 17 4/5 po
• Dimensions du carton d'expédition (L x H x P) cm : 54 x 53 x 22
• Poids: 20,5 kg / 45,3 lbs
• Poids/volume à l'expédition : 22,4 kg / 0,064 m³
